안드로이드 문서 정리 - 인라인 복합 xml 리소스

어떤 xml로 표현되는 리소스는 내부에 다른 여러 리소스를 포함할 수 있다. 아래 res/drawable/avd.xml 는 3개의 xml 리소스 파일을 포함한다.





내부 리소스 파일들을 재사용하기 위한 <res/drawable/avd.xml>

<?xml version="1.0" encoding="utf-8"?>
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/vectordrawable" >
    <target
        android:name="rotationGroup"
        android:animation="@animator/rotation" />
</animated-vector>

<vectordrawable 리소스에 rotation 리소스 애니메이션을 적용한 avd.xml 리소스>





<res/drawable/vectordrawable.xml>

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:height="64dp"
    android:width="64dp"
    android:viewportHeight="600"
    android:viewportWidth="600" >

    <group
        android:name="rotationGroup"
        android:pivotX="300.0"
        android:pivotY="300.0"
        android:rotation="45.0" >
        <path
            android:fillColor="#000000"
            android:pathData="M300,70 l 0,-70 70,70 0,0 -70,70z" />
    </group>
</vector>

<검정색 삼각형을 그리는 벡터 리소스>

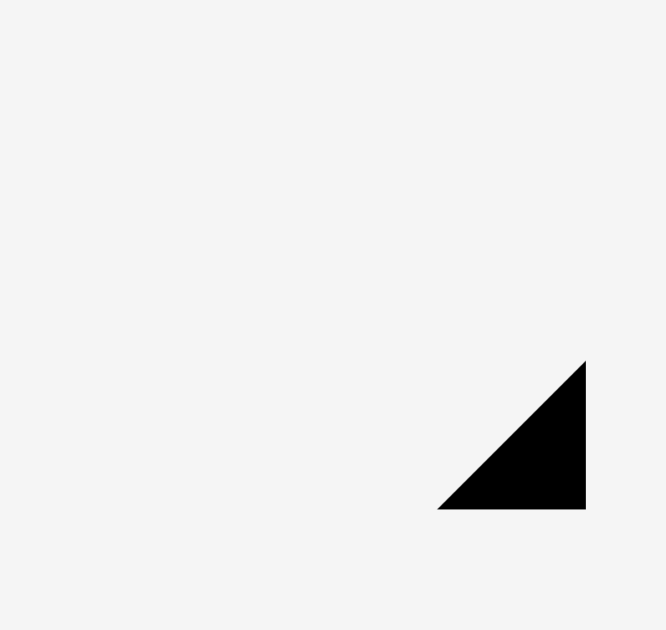

위 소스를 통해 아래와 같은 리소스를 그릴 수 있습니다.

vectordrawable.xml



<res/drawable/vectordrawable.xml>

<?xml version="1.0" encoding="utf-8"?>
<objectAnimator xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="6000"
    android:propertyName="rotation"
    android:valueFrom="0"
    android:valueTo="360"
    android:repeatMode="restart"
    android:repeatCount="infinite"/>

<6초 동안 0도에서 360도까지 무한 회전하는 리소스>



위 처럼 리소스를 여러 파일로 분류하여 생성하고 관리하면 vectordrawable.xml, rotation.xml 파일의 재사용성이 좋아진다.

만약 vectordrawable.xml과 rotation.xml 각각 리소스들이 avd.xml 밖에서 쓰이지 않는다면 아래처럼 간단하게 구현할 수 있다.



내부 리소스들의 재사용 가능성이 없는 경우의 <res/drawable/avd.xml>

<?xml version="1.0" encoding="utf-8"?>
    <animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:aapt="http://schemas.android.com/aapt" >

        <aapt:attr name="android:drawable" >
            <vector
                android:height="64dp"
                android:width="64dp"
                android:viewportHeight="600"
                android:viewportWidth="600" >

               <group
                    android:name="rotationGroup"
                    android:pivotX="300.0"
                    android:pivotY="300.0"
                    android:rotation="45.0" >
                    <path
                        android:fillColor="#000000"
                        android:pathData="M300,70 l 0,-70 70,70 0,0 -70,70z" />

               </group>
            </vector>
        </aapt:attr>

        <target android:name="rotationGroup">
            <aapt:attr name="android:animation" >
                <objectAnimator
                    android:duration="6000"
                    android:propertyName="rotation"
                    android:valueFrom="0"
                    android:valueTo="360"
                    android:repeatMode="restart"
                    android:repeatCount="infinite"/>
            </aapt:attr>
        </target>
    </animated-vector>


위와 같이 <aapt:attr > 태그를 사용하면 aapt 태그 안의 소스들이 리소스로 인식되며 자체 리소스 파일로 생성된다. aapt의 name 값은 상위 태그 내에서 리소스를 사용할 속성의 이름을 선언할 수 있습니다.



가장 위에 나온 res/drawable/avd.xml와 가장 아래에 나온 소스에서 aapt가 어떤 속성으로 대체되는지 생각하면 이해가 쉽습니다.



위 소스에 대한 결과는 아래 activity_main.xml과 MainActivity.java를 적용하여 확인할 수 있습니다. 전체 프로젝트는 아래 깃헙 링크에서 확인할 수 있습니다.



https://github.com/yebonkim/Android-Animation-Practice



<참고> activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/image"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>



<참고> MainActivity.java

package com.yebon.playground;

import androidx.appcompat.app.AppCompatActivity;
import androidx.core.content.ContextCompat;

import android.graphics.drawable.AnimatedVectorDrawable;
import android.os.Bundle;
import android.widget.ImageView;

public class MainActivity extends AppCompatActivity {

    private ImageView image;
    private AnimatedVectorDrawable vector;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        vector = (AnimatedVectorDrawable) ContextCompat.getDrawable(this, R.drawable.avd);
        image = findViewById(R.id.image);
        image.setImageDrawable(vector);
        vector.start();
    }
}



결과 화면
